HOME | FRP製ろ過タンク・関連品 | FRP製ろ過タンク並びに関連品

FRP製ろ過器（φ250～φ2000）製作致します。
軽量・強靭なFRP製ろ過タンクは耐蝕性・耐候性に優れた特徴を持ち、
ランニングコストが低減でき、メンテナンス性も向上します。

砂式ろ過タンク

AS（砂式）

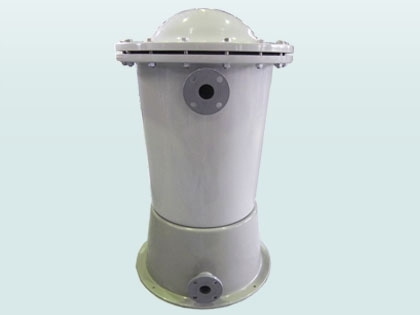

AS-045

AS-045

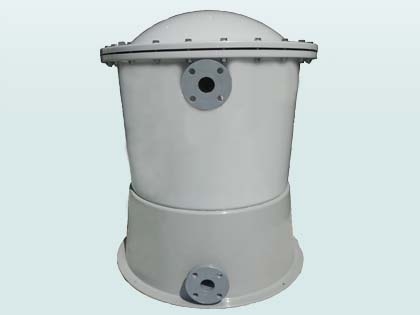

AS-075

AS-075



品番  内径 直胴部  全高 ノズル口径 ストレーナー本数
（別売）
 内容量 図面
AS-045 φ450  550  1002 40A 10本 100ℓ 詳細
AS-060 φ600 550  1078  50A 18本 195ℓ 詳細
AS-075 φ750 550  1113  65A 28本 280ℓ 詳細
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

詳細をクリックすると、図面が表示されます。

＜特徴＞

  • 入り口フランジが横側に付いている為、配管は取り外す必要が無く簡単に上部蓋を開くことができ、塵撤去作業、メンテナンス点検作業効率を高めます。
  • 出入口フランジの向きや口径も任意に設定可能です。
  • 表面は美しいゲルコート仕上げです。
  • 常用圧0.3MPa、耐熱50℃


＜備考＞

  • ASにろ材は含まれていません。
  • ドレンにバルブは付属していません。
  • 集水ストレーナーは別途販売しています。

（詳しくはFRP製ろ過タンク並びに関連品＞その他関連品に記載してあります）

＜オプション＞
・耐圧仕様（0.5Mpa）　・集水ストレーナー　
・圧力計　・アイナット（吊りフック）

納期・価格はお問い合わせ下さい。

EG（砂式）

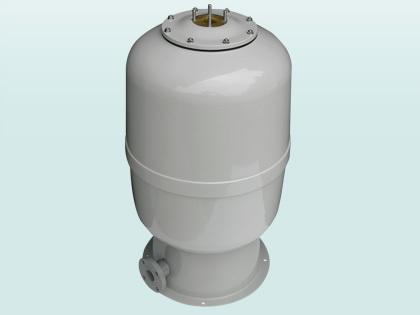

EG-060

EG-060

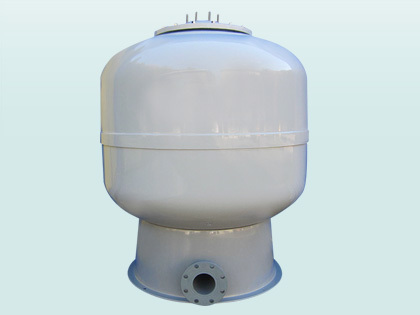

EG-110

EG-110

品番  内径 直胴部  全高 ノズル口径 内容量 図面
EG-025 φ250 600 863 25A 30ℓ 詳細
EG-035 φ350 550 903 32A 60ℓ 詳細
EG-045 φ450 650 1092 40A 125ℓ 詳細
EG-060 φ600  600 1139 50A 220ℓ 詳細
EG-075 φ750  550 1143 50A 350ℓ 詳細
EG-085 φ850 600 1365 80A 525ℓ 詳細
EG-110 φ1100  550 1402 100A 880ℓ 詳細
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

詳細をクリックすると、図面が表示されます。

＜特徴＞

  • たまご型をヒントにデザインされたタンクとなっており、形状を工夫することによりコストダウンを実現しました。
  • 取り外し式散水バスケット採用により塵撤去作業、メンテナンス作業効率を高めます。
  • 表面は美しいゲルコート仕上げです。
  • 常用圧0.3MPa、耐熱50℃。
  • 常時在庫しており、即日発送可能です。


＜備考＞

  • ESにろ材は含まれていません。
  • ドレンにバルブは付属していません。


＜オプション＞
・耐圧仕様（0.5Mpa）　・圧力計　・アイナット（吊りフック）

納期・価格はお問い合わせ下さい。

AR（砂式）

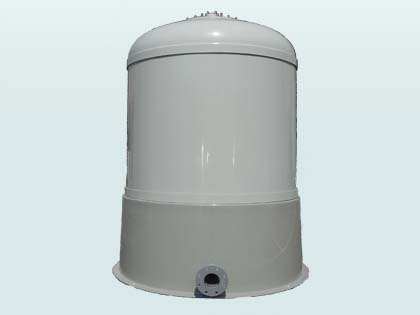

AR-140

AR-140

品番  内径 直胴部  全高 ノズル口径 内容量 図面
AR-085 φ850 1250 1940 80A 820ℓ 詳細
AR-110 φ1100 1250 2147 80A 1665ℓ 詳細
AR-140 φ1400 1300 2309 100A 2855ℓ 詳細
AR-160 φ1600 1250 2352 125A 3665ℓ 詳細
AR-180 φ1800 1450 2592 125A 5130ℓ 詳細
AR-200 φ2000  1500 2846 125A 6990ℓ 詳細
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

詳細をクリックすると、図面が表示されます。

＜特徴＞

  • 入口フランジは蓋フランジ型、直胴フランジ型の二通りから選べます。
  • 胴長や出入口フランジの向きや口径も任意に設定可能です。
  • 蓋フランジ型は取り外し式散水バスケット採用により塵撤去作業、メンテナンス作業効率を高めます。　
  • 直胴フランジ型はホッパー散水管採用により配管はそのまま上部蓋を開けることができ塵撤去作業、メンテナス作業効率を高めます。
  • 表面は美しいゲルコート仕上げです。
  • 常用圧0.3MPa、耐熱50℃）


＜備考＞

  • ARにろ材は含まれていません。
  • ドレンにバルブは付属していません。
  • AR1800,2000には標準装備として吊りフックが付いています。


＜オプション＞
・耐圧仕様（0.5Mpa）　・圧力計　・アイナット（吊りフック）
・海水処理仕様（S316Lに変更）　・胴長の伸縮
・サイドマンホール　・覗き窓の設置

納期・価格はお問い合わせ下さい。

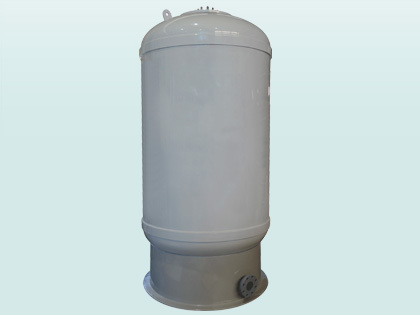

AT（砂式）

AT-100

AT-100

品番  内径 直胴部  全高 ノズル口径 耐圧 内容量 図面
AT-100 φ1000 1200 2110 100A 0.3MPa 1204ℓ 詳細
AT-110 φ1100 1200 2197 100A 0.3MPa 1490ℓ 詳細
AT-120 φ1200 1200 2210 100A 0.3MPa 1810ℓ 詳細
AT-140 φ1400 1200 2358 100A 0.3MPa 2566ℓ 詳細
AT-160 φ1600 1200 2446 125A 0.3MPa 3488ℓ 詳細
AT-180 φ1800 1200 2529 125A 0.3MPa 4582ℓ 詳細
AT-200 φ2000 1200 2756 125A 0.3MPa 5868ℓ 詳細
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

詳細をクリックすると、図面が表示されます。

＜特徴＞

  • 表面は美しいゲルコート仕上げとなっております。
  • 軽量・強靭且つ耐蝕性・耐候性に優れた FRP製タンクです。
  • 標準仕様以外でも対応可能。 ※オプション一覧を御参照願います。
  • 分割納入可能で現地組立も対応可能です。
  • 蓋フランジ型は取り外し式散水バスケット採用により塵撤去作業、メンテナンス作業の効率を高めます。


＜備考＞

  • 濾材は付属しておりません 。
  • ドレンにバルブは付属しておりません 。
  • 圧力計・エア抜きは付属しておりません。


＜オプション＞
・耐圧仕様　・耐熱仕様　・胴長仕様　・フランジロ径変更
・液入口を胴部へ設ける。　・サイドマンホール・のぞき窓　・海水仕様

納期・価格はお問い合わせ下さい。

CS（横型砂式ろ過タンク）

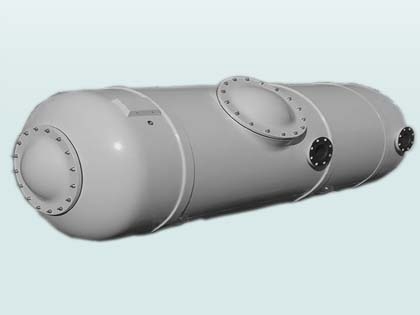

CS-085-06

CS-085-06

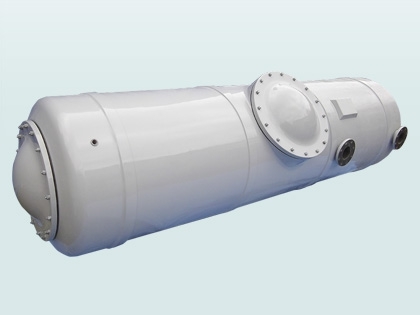

CS-085-08

CS-085-08

品番 能力
 タンク径 全長 液入出口 内容量 図面
CS-085-06 60t Ф850 2400 80A 1300ℓ 詳細
CS-085-08
 80t Ф850 3140 100A 1700ℓ 詳細
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

詳細をクリックすると、図面が表示されます。

＜特徴＞

  • 横型砂式ろ過タンクです。
  • 天井の低い機械室などに入り易いです。
  • ろ過面積は通常の縦型タンクより広く確保出来ます。
  • 上部マンホールと側部マンホールがメンテナンス作業効率を高めます。
  • 表面は美しいゲルコート仕上げです。
  • 常用圧0.3MPa、耐熱50℃


＜備考＞

  • CSにろ材は含まれていません。
  • ドレンにバルブは付属していません。


＜オプション＞
・圧力計

 納期・価格はお問い合わせ下さい。

カートリッジ式ろ過タンク

AC（カートリッジ式）

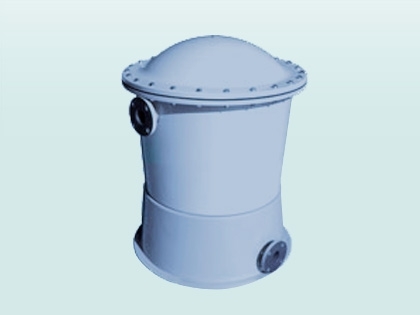

AC-045

AC-045

品番  内径 直胴部  全高 ノズル口径 フィルター本数（別売） 内容量 図面
AC-045 φ450 550 1002 40A 500L×14本 100ℓ 詳細
AC-060 φ600 550 1078 50A 500L×30本 195ℓ 詳細
AC-075 φ750 550 1113 65A 500L×53本 280ℓ 詳細
AC-085W φ850 600 1249 80～100A 500L×80本 420ℓ 詳細
AC-085T φ850 850 1522 80～100A 750L×80本 560ℓ 詳細
AC-085F φ850 1100 1744 80～100A 1000L×80本 710ℓ 詳細
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

詳細をクリックすると、図面が表示されます。

＜特徴＞

  • 入り口フランジが横側に付いている為、配管は取り外す必要が無く簡単に上部蓋を開くことができ、塵撤去作業、メンテナンス点検作業効率を高めます。
  • 出入口フランジの向きや口径も任意に設定可能です。
  • 表面は美しいゲルコート仕上げです。
  • 常用圧0.3MPa、耐熱50℃


＜備考＞

  • ドレンにバルブは付属していません。
  • カートリッジフィルターは別売り致しております。
  • （詳しくはFRP製ろ過タンク並びに関連品＞その他関連品に記載してあります）


＜オプション＞
・耐圧仕様（0.5Mpa）　・カートリッジフィルター
・圧力計　・アイナット（吊りフック）

納期・価格はお問い合わせ下さい。

EGC（カートリッジ式）

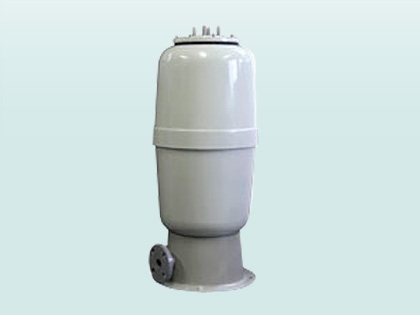

EGC-035

EGC-035
EGC-060

EGC-060



品番  内径 直胴部  全高 ノズル口径 フィルター本数（別売） 内容量 図面
EGC-025 φ250 600 868 25A 500L×5本 30ℓ 詳細
EGC-035 φ350 550 907 32A 500L×8本 60ℓ 詳細
EGC-045 φ450 650 1092 40A 500L×14本 125ℓ 詳細
EGC-060 φ600 600 1136 50A 500L×30本 220ℓ 詳細
EGC-075 φ750 550 1156 50A 500L×54本 350ℓ 詳細
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

詳細をクリックすると、図面が表示されます。

＜特徴＞

  • たまご型をヒントにデザインされたタンクとなっており、形状を工夫することによりコストダウンを実現しました。
  • 取り外し式散水バスケット採用により塵撤去作業、メンテナンス作業効率を高めます。
  • 表面は美しいゲルコート仕上げです。
  • 常用圧0.3MPa、耐熱50℃。
  • 常時在庫しており、即日発送可能です。


＜備考＞

  • ドレンにバルブは付属していません。
  • カートリッジフィルターは別売り致しております。

（詳しくはFRP製ろ過タンク並びに関連品＞その他関連品に記載してあります）

＜オプション＞
・耐圧仕様（0.5Mpa）　・カートリッジフィルター
・圧力計　・アイナット（吊りフック）

価格はお問い合わせ下さい

その他関連品

集水ストレーナー

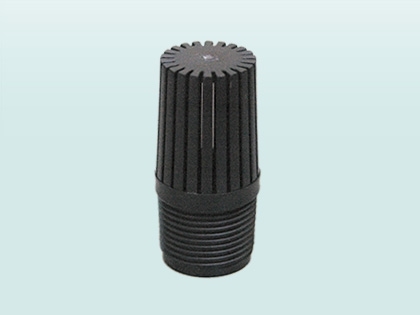

AP-SC-6

AP-SC-6

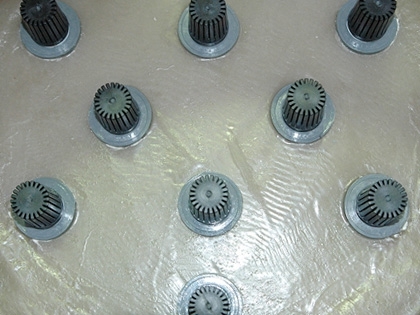

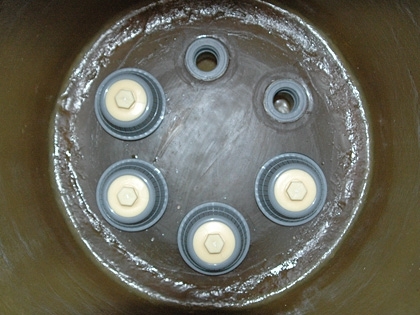

ストレーナー取付けイメージ

ストレーナー取付けイメージ

  AS用
品番 口径 スリット
AP-SC-6 20Ａ 0.6mm
  使用本数
AS-045 10本
AS-060 18本
AS-075
 28本

AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

＜特徴＞

  • 特殊な材料を使用しPPより強度があり耐食にも優れています。
  • 水栓ソケットがASタンク内の中間板に組み込まれておりますので、回し込むだけで接続できます。
  • 常時在庫しており、即日発送可能です。


価格はお問い合わせください。

集水ストレーナー

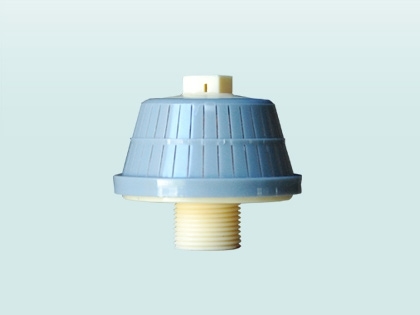

AP-SM-5

AP-SM-5
ストレーナー取付けイメージ

ストレーナー取付けイメージ

EG025・035用
品番 材質 口径 スリット
AP-SM-5 PP 20Ａ 0.5ｍｍ
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

＜特徴＞

  • 材質はPP採用の為、劣化しにくく強度もあります。
  • 集水ストレーナー単体の部品販売を行っております。
  • EG-025.035に使用している集水ストレーナーです。
  • 常時在庫しており、即日発送可能です。


＜備考＞

  • EG-025.035標準装備品の為、出荷時点で中に取り付けてあります。


価格はお問い合わせください。

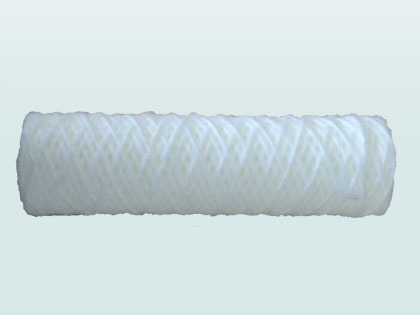

カートリッジフィルター

フィルター

フィルター

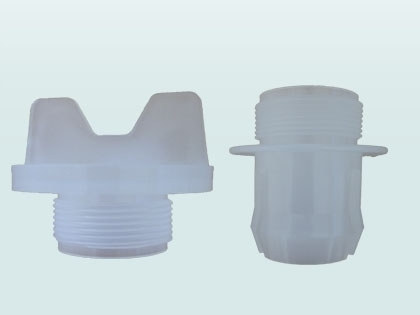

アタッチメント（左）PMプレート （右）ジョインター

アタッチメント（左）PMプレート （右）ジョインター

仕様・形式 AP-（ろ過精度）-（全長）
公称ろ過精度  10・25・50・100・150
全長L(mm） 250・500・750
材質 ろ材 ポリプロピレン繊維
コア ポリプロピレン
使用本数
AC-045 500L×14本 EGC-025 500L×5本
AC-060 500L×30本 EGC-035 500L×8本
AC-075 500L×53本 EGC-045 500L×14本
AC-085W 500L×80本 EGC-060 500L×30本
AC-085T 700L×80本 EGC-075 500L×54本
AC-085F 1000L×80本
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

＜型式＞

  • AP-（ろ過精度）-（全長）
  • （）内の数字を選んでご注文ください。


＜特徴＞

  • 良品質・低価格の汎用品で耐薬品性にも優れており様々な用途に使用されています。
  • カートリッジ式ろ過タンクに使用可能です。
  • 上から押さえて簡単にはめ込むことができるワンタッチ式となります。


＜備考＞

  • アタッチメント（上・下）が必要ない場合はお申し付け下さい。


納期・価格はお問い合わせください。

圧力計セット

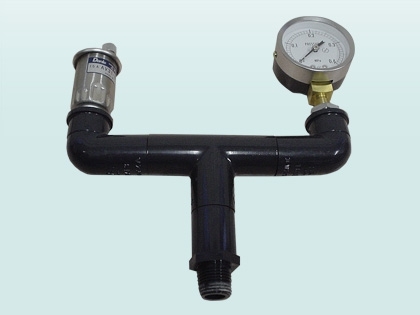

AP-PG

AP-PG



品番 取付可能製品
AP-PG AS,AC,AR,EG,EGC,CS
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

＜特徴＞

  • 圧力計とエアー抜きのセットで16A水栓ソケット付のタンクに取付けます。
  • EG-035,045,060,075 EGC-035,045,060への圧力計セット取付には取出し口配管セットも必要となります。


納期・価格はお問い合わせください。

取出し口配管セット

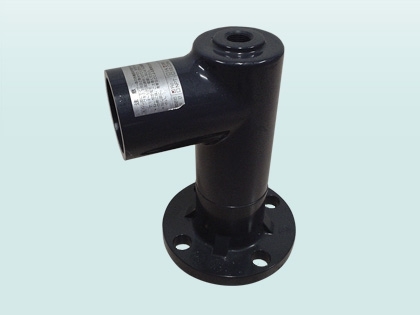

AP-TH

AP-TH

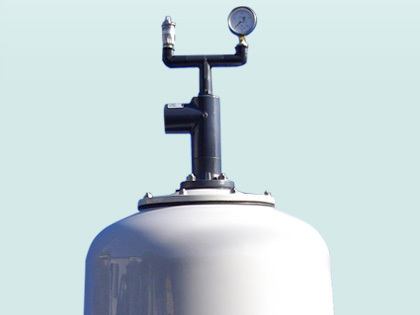

圧力計セット・取出し口配管セット取付例

圧力計セット・取出し口配管セット取付例

品番 取付可能製品
AP-TH-32 EG-035/EGC-035
AP-TH-40 EG-045/EGC-045
AP-TH-50 EG-060,075/EGC-060
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

＜特徴＞

  • EG（EGC）-035,045,060,075に圧力計セットを取付けたい場合取出し口配管セットが必要となります。
  • タンク蓋フランジ口径は32Aか40Aか50Aの為、使用する取り出し口配管セットは32Aか40Aか50Aよりお選び下さい。


納期・価格はお問い合わせください。

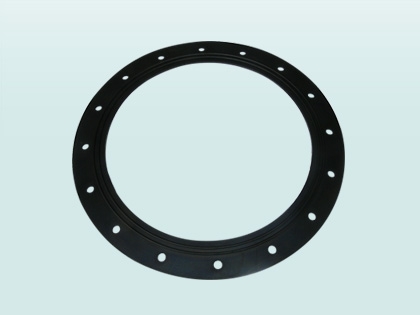

ろ過タンクパッキン

AP-SK

AP-SK

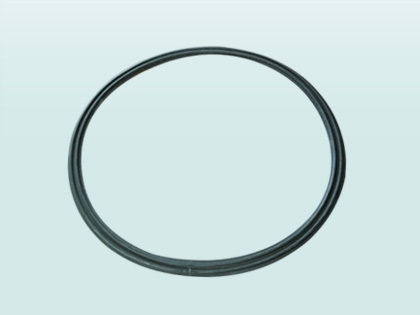

AP-OD

AP-OD

品番  内径 使用製品
AP-SK-150 φ150 EG-025/035　EGC-025/035
AP-SK-250 φ250 EG-045/060/075　EGC-045/060
AP-SK-400 φ400 EG-085/110　EGC-075　AR-085/110/140/160/200
AP-SK-500 φ500  CS-085-06/CS-085-08
AP-OD-450 φ450 AS-045　AC-045
AP-OD-600 φ600 AS-060　AC-060
AP-OD-750 φ750 AS-075　AC-075
AP-OD-850 φ850             　AC-085
AS-045 φ４５０ 1000 40A 詳細
AS-060 φ６００ 1080 50A
AS-075 φ７５０ 1110 65A

＜特徴＞

  • 水漏れに強い形状のパッキンです。
  • 耐候性、耐寒性、耐極性、溶剤性、耐無機薬品性に優れています。
  • 常時在庫しており、即日出荷可能です。


価格はお問い合わせください。

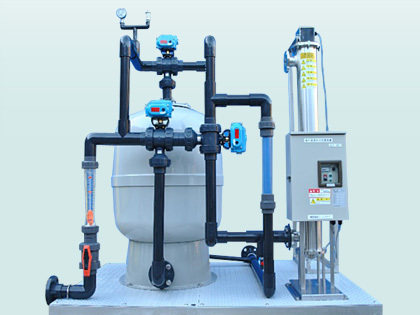

ろ過機システム

ろ過機システム




ろ過タンクシステムの組み付けもお手伝い致します。
ご相談、お見積もり依頼はお問い合わせフォームまたは電話からお待ちしております。
